數顯電接點壓力表是集壓力測量,顯示,控制于一體的智能數顯壓力測控產品。該產品為全電子結構,前端采用帶隔離膜充油壓阻式壓力傳感器,由高精度的A/D轉換,經微處理器運算處理,現場顯示,并輸出兩路開關量。該數顯電接點壓力表使用靈活,操作簡單,調試容易,安全可靠。廣泛應用于水電,自來水,石油,化工,機械,液壓等行業,對流體介質的壓力進行現場測量顯示和控制。
一、產品概述
數顯電接點壓力表是集壓力測量,顯示,控制于一體的智能數顯壓力測控產品。該產品為全電子結構,前端采用帶隔離膜充油壓阻式壓力傳感器,由高精度的A/D轉換,經微處理器運算處理,現場顯示,并輸出兩路開關量。該數顯電接點壓力表使用靈活,操作簡單,調試容易,安全可靠。廣泛應用于水電,自來水,石油,化工,機械,液壓等行業,對流體介質的壓力進行現場測量顯示和控制。
二、產品特點
◆80標準儀表殼體徑向安裝(可選軸向安裝);
◆4位LED數碼管顯示,無視值誤差;
◆兩路控制點繼電器輸出;
◆控制點現場設定;
◆供電電源可選24VDC/220VAC。
三,規格參數
輸入 | 壓力參數 |
供電電源 | DC24V/AC220V/(其他電壓可定做) |
測量范圍 | -0.1~0~100MPa(表壓) |
測量精度 | 0.5%FS(默認),可選0.4%FS,0.2%FS |
過載能力 | 200% |
顯示方式 | 4位數碼管 |
顯示范圍 | -1999~999 |
環境溫度 | (-20~70)°C |
防護等級 | IP65 |
壓力單位 | MPa、kgf/cm2、psi |
安裝螺紋 | M20x1.5(默認),其他可選 |
產品重量 | 0.7kg |
相對濕度 | ≤80% |
產品包裝 | 155x140x65(mm) |

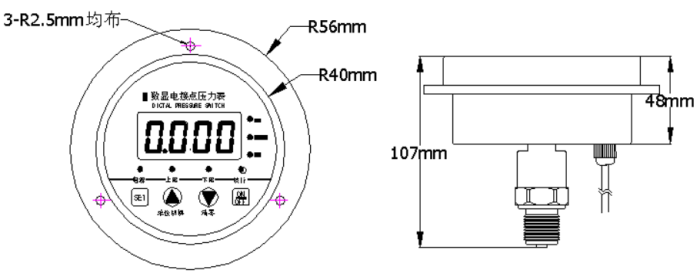

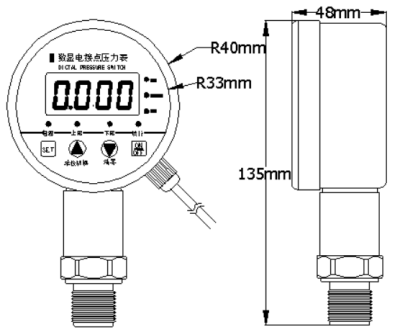

四,產品尺寸
五、產品安裝
5.1機械連接:
可以通過壓力管接頭(M20*1.5)(其他尺寸接頭可在訂貨時說明)直接裝在液壓管路上。在關鍵應用場合(如劇烈震動或沖擊),壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝。
5.2電氣連接
為了防止電磁干擾的影響應注意以下事項:
●線路連接盡量短;
●采用屏蔽線;
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線;
六、安裝與維護
6.1儀表安裝
1)該儀表應垂直水平面安裝。
2)與壓縮機或其它設備使用時注意壓力量程的匹配。
3)在設備上安裝數顯電接點壓力表之前,先檢查表頭是否干凈。在使用過程中,應保持管路清潔。
6.2儀表維護
1)該數顯電接點壓力表為高精密測壓儀表,應選擇在空氣流通,便于觀察,易于維護和操作的地方。
2)雖然數顯電接點壓力表在使用過程中可以超壓2倍,但長時間超壓使用,會影響測量的準確性,也可能損壞儀表,建議用戶按量程使用儀表。
6.3儀表校準
如壓力顯示不準確,需進行壓力校準時,可聯系本公司,給予技術說明校準方法。
注意:非技術人士不得進行儀表的校準,以免造成儀表嚴重損傷
七、保管與運輸
7.1儀表保管
該產品應存放在-20℃~+70℃,相對濕度不大于90%,通風、干燥、無腐蝕性氣體的庫房中;
7.2儀表運輸
該產品與合格證、使用說明書裝于一個包裝內,在運輸過程中嚴禁強烈的碰撞。
